Монтаж системы
Монтаж системы подразумевается на штатно собранное и закрепленное безопасное воздушное пространство (БВП), представляющее собой металлический каркас с натянутой защитной сеткой. При необходимости, систему можно развернуть вне БВП, например, на тросах.
Монтаж системы в БВП
Подготовка полетной зоны
Перед монтажом системы следует минимизировать отражение УЗ сигнала, отраженный сигнал является паразитным, а его прием может привести к ошибкам в определении координат.
- Размещайте полетную зону не ближе 1 м от отражающих поверхностей (стены и прочее).
- Покройте пол в полетной зоне звукопоглощающим материалом (ковролин и другие материалы).
Подготовка блока управления

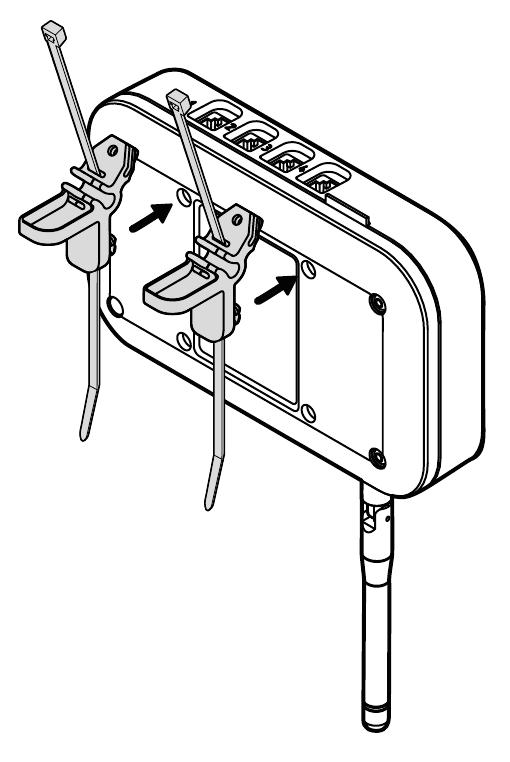

Прикрутите антенну к разъему блока управления и установите универсальные кронштейны, для этого вденьте стяжки в соответствующие пазы в кронштейнах, после чего закрепите кронштейны в крепежных отверстиях блока управления, убедитесь в надежности крепления.
Монтаж блока управления

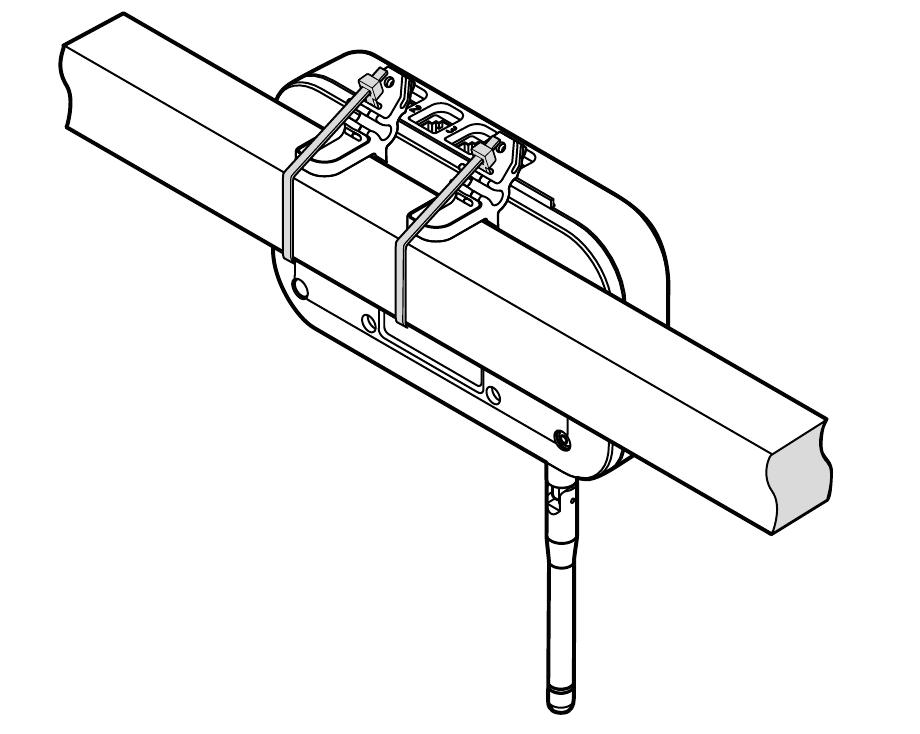

Закрепите блок управления на верхней балке каркаса, размещать блок управления следует в центре балки.
Подготовка ультразвуковых излучателей

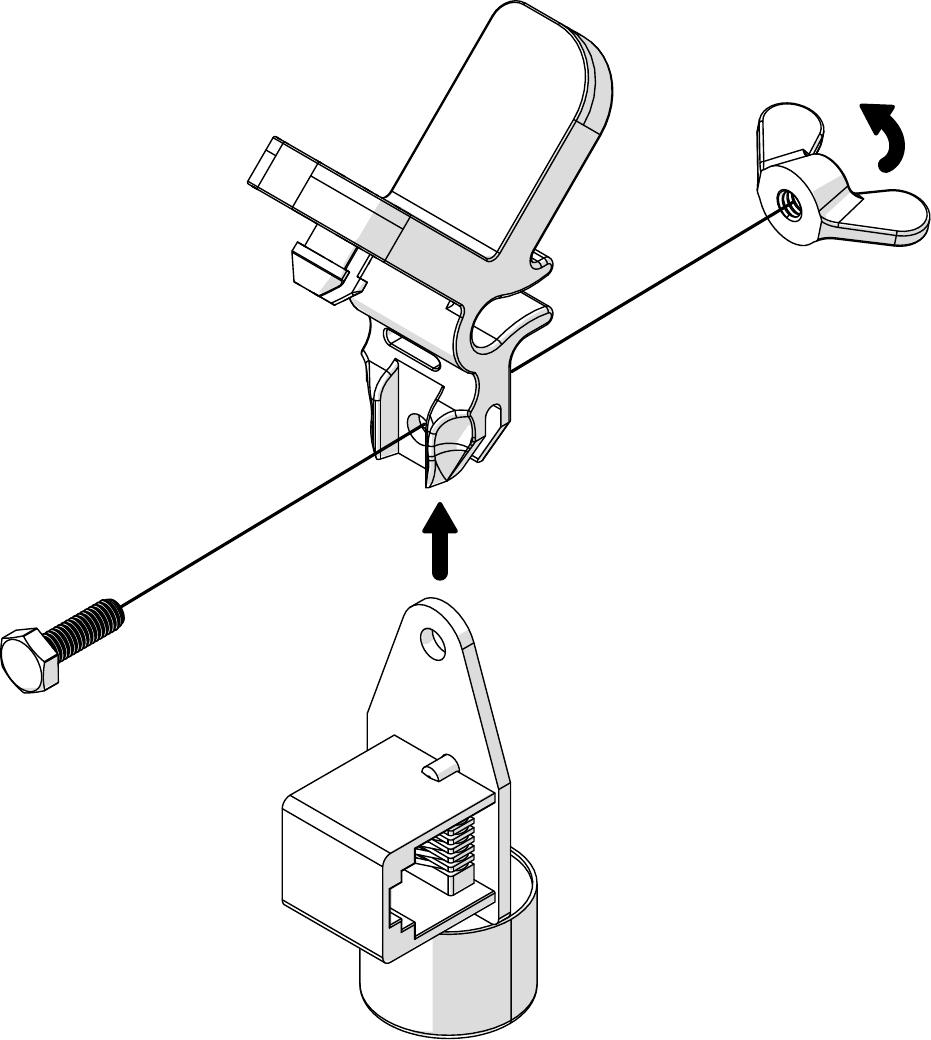

Установите УЗ излучатели на универсальные кронштейны с помощью крепежных болтов и гаек.

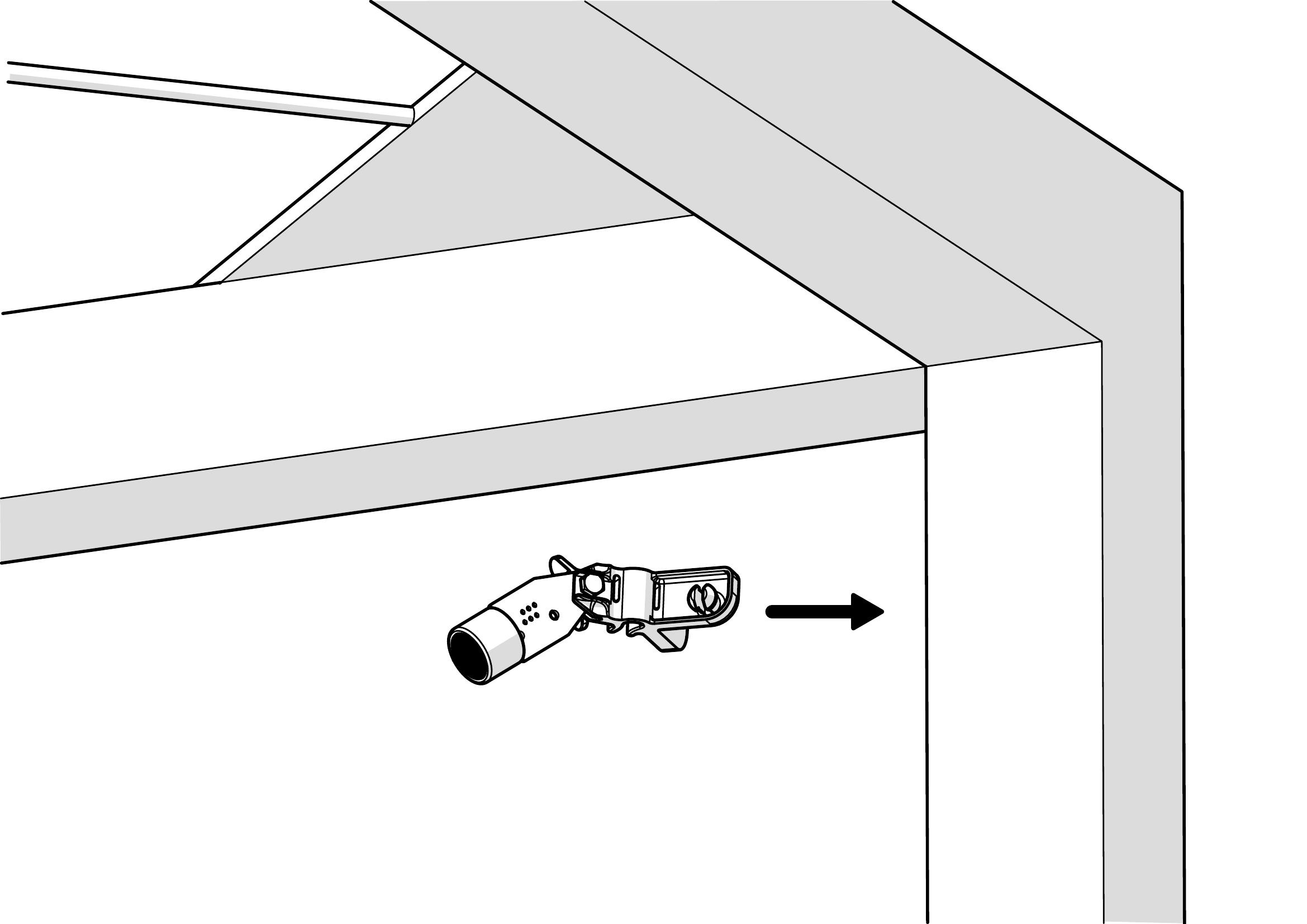

Монтаж ультразвуковых излучателей
Закрепите УЗ излучатели в верхней части угловых стоек каркаса.
- УЗ излучатели должны смотреть в центр полетного пространства (центр куба, не путать с центром пола).
- Рекомендуется соблюдать одинаковую высоту для всех излучателей.

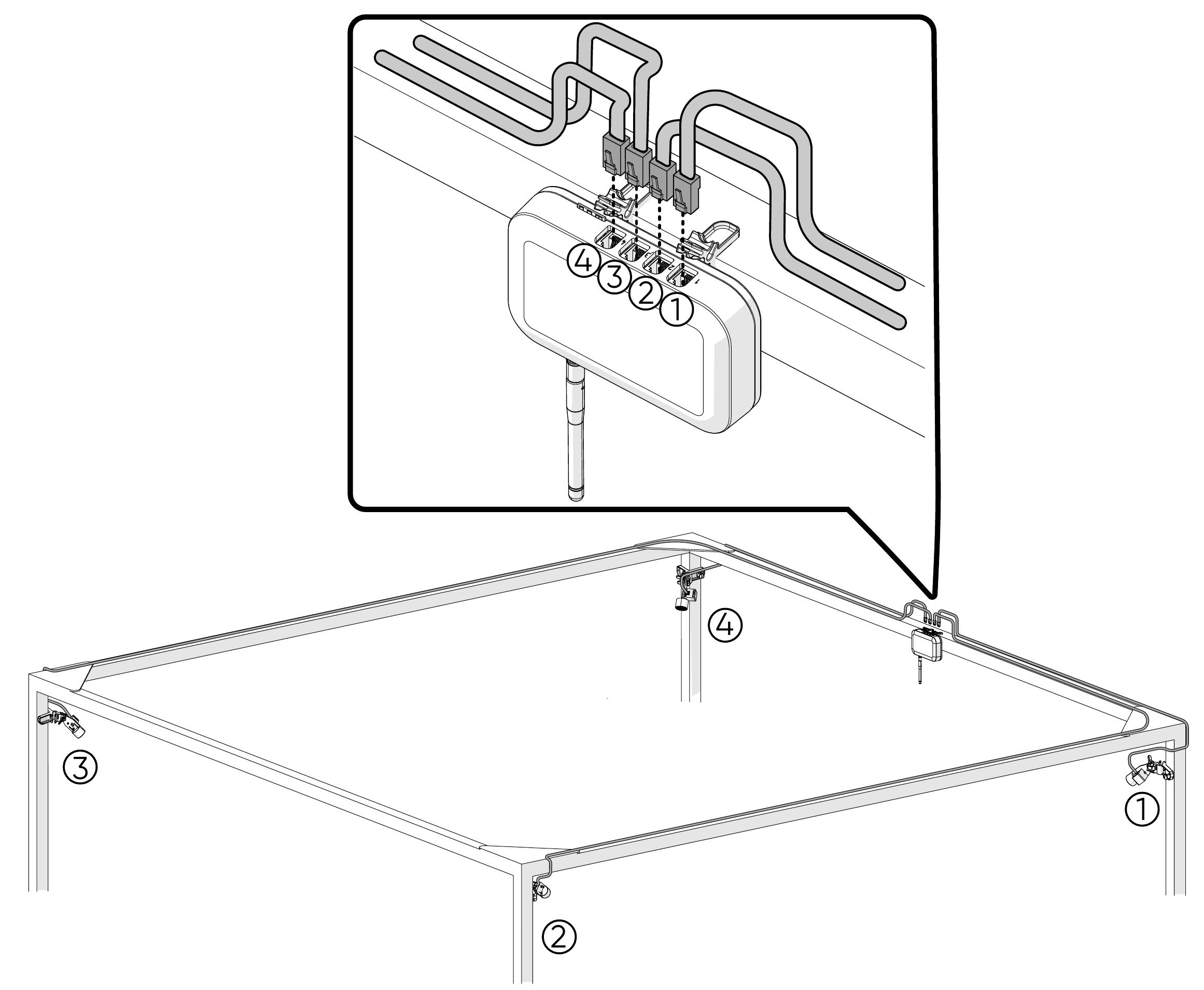

Подключение УЗ излучателей к блоку управления
Подключение излучателей следует осуществлять поочередно, по часовой стрелке. Будьте внимательны, неправильная последовательность подключения приведет к некорректной оценке позиции.
Монтаж системы на тросах
Подготовка полетной зоны

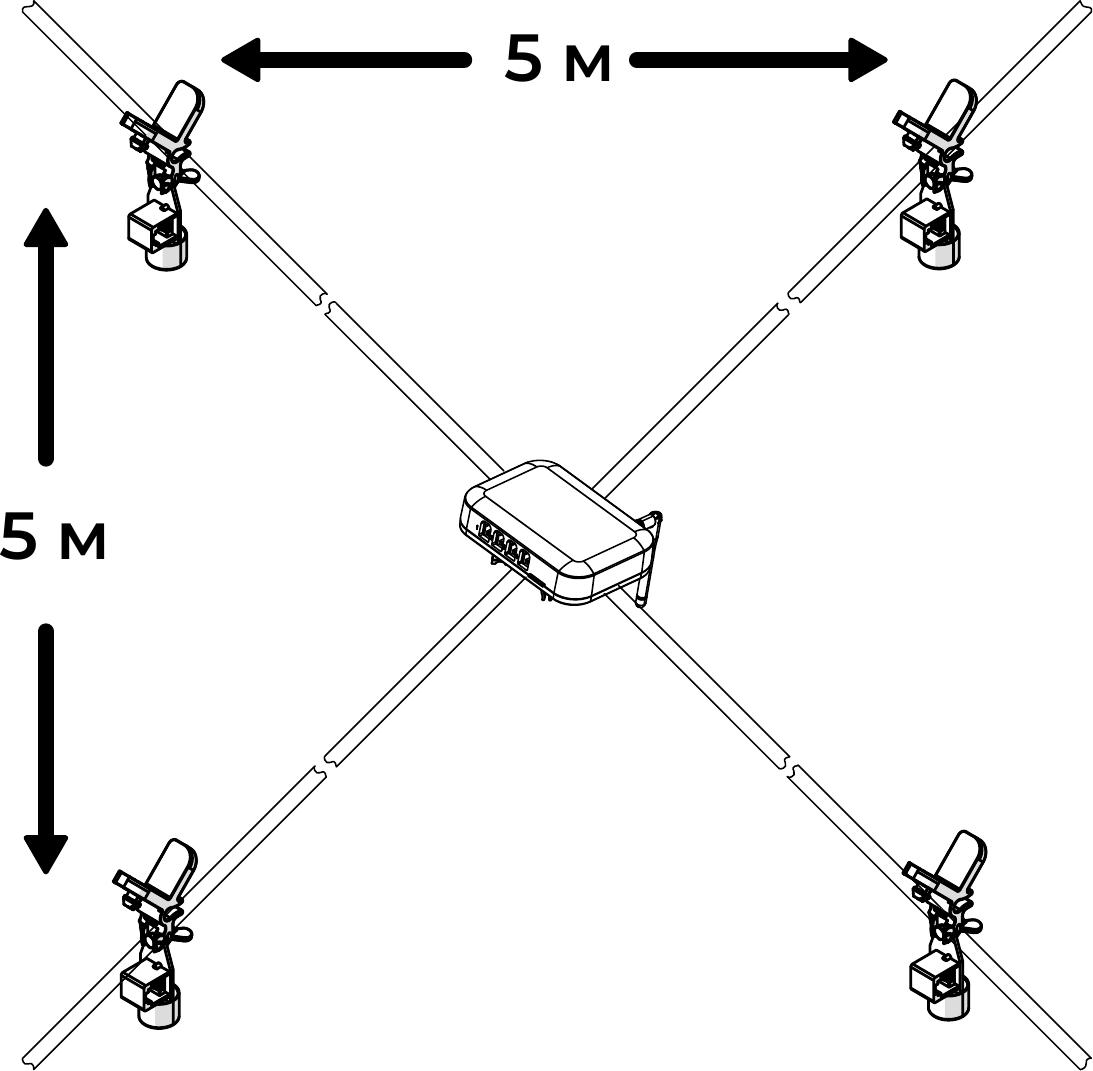

Монтаж системы можно осуществить на двух пересекающихся тросах сечением 5 мм. Оптимальный вариант, расположить УЗ излучатели на высоте 3.5 м от пола, в квадрате 5x5 м, а блок управления расположить в месте пересечения тросов. Не допускайте провисания тросов, так как это приведет к искажению координат.
Перед монтажом системы следует минимизировать отражение УЗ сигнала, отраженный сигнал является паразитным, а его прием может привести к ошибкам в определении координат.
- Размещайте полетную зону не ближе 1 м от отражающих поверхностей (стены и прочее).
- Покройте пол в полетной зоне звукопоглощающим материалом (ковролин и другие материалы).
Подготовка блока управления

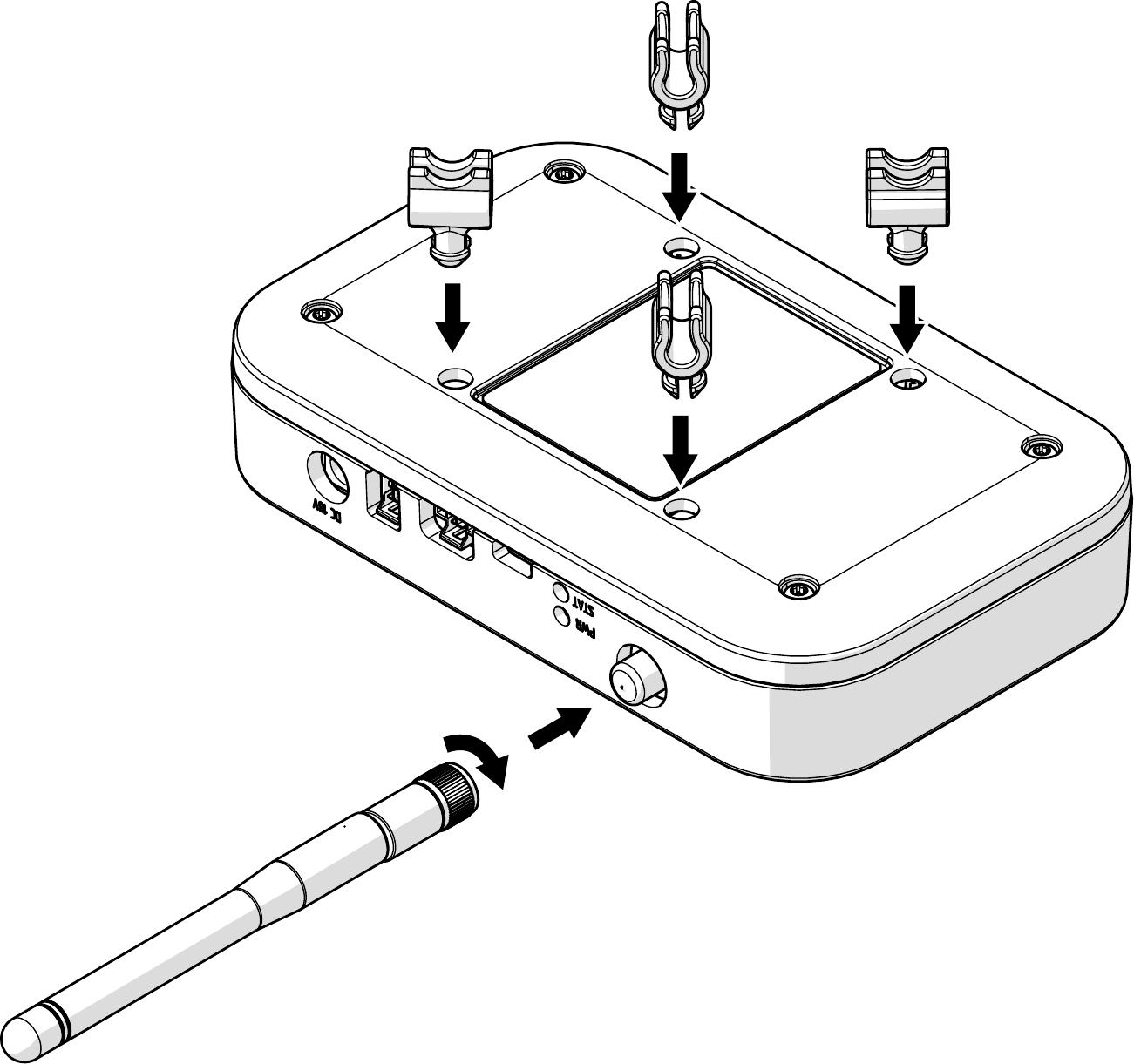

Прикрутите антенну к разъему блока управления и установите универсальные кронштейны, убедитесь в надежности крепления.
Монтаж блока управления

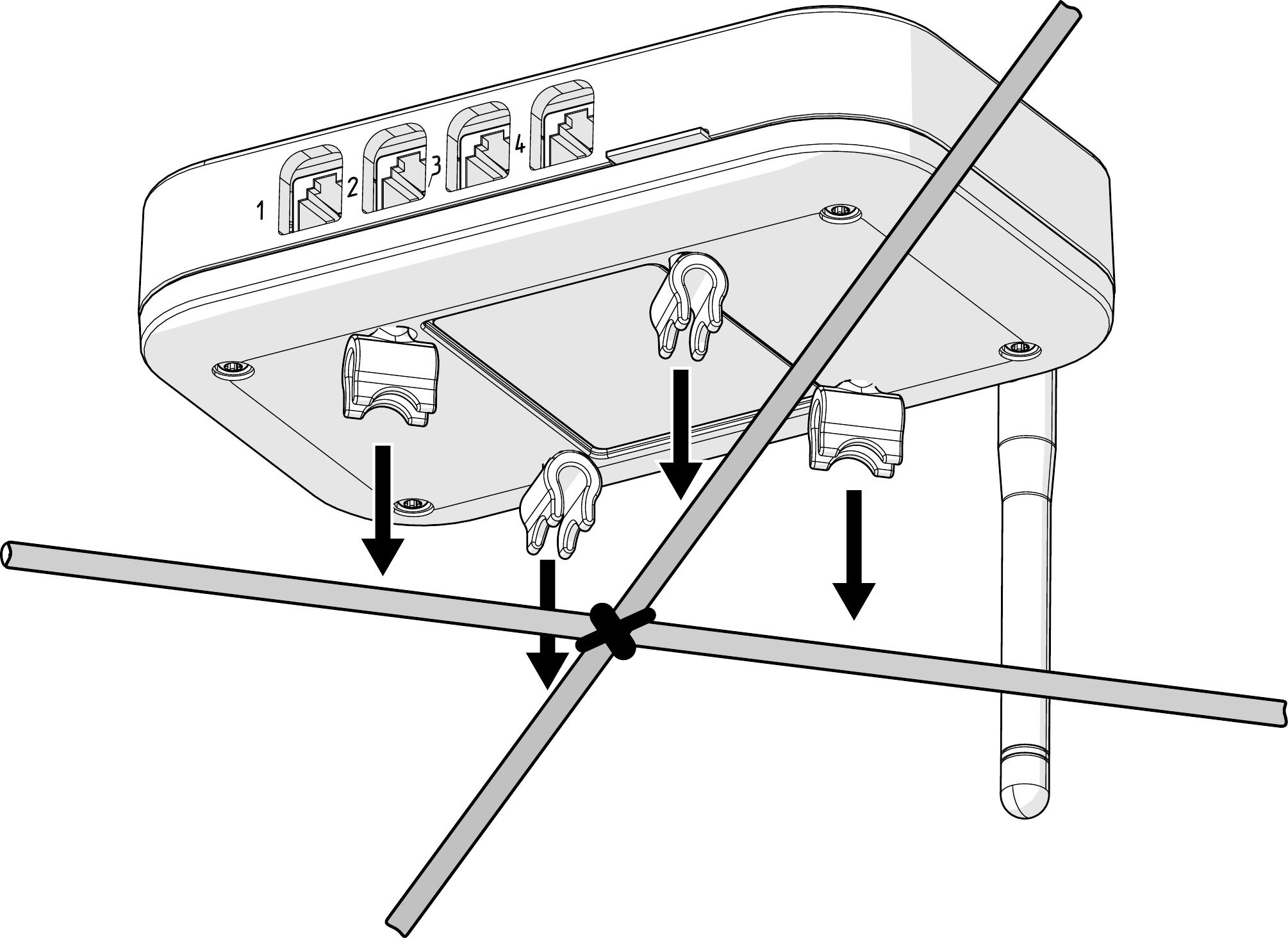

Закрепите блок управления в месте пересечения тросов.
Подготовка ультразвуковых излучателей
Установите УЗ излучатели на универсальные кронштейны с помощью крепежных болтов и гаек.
Монтаж ультразвуковых излучателей

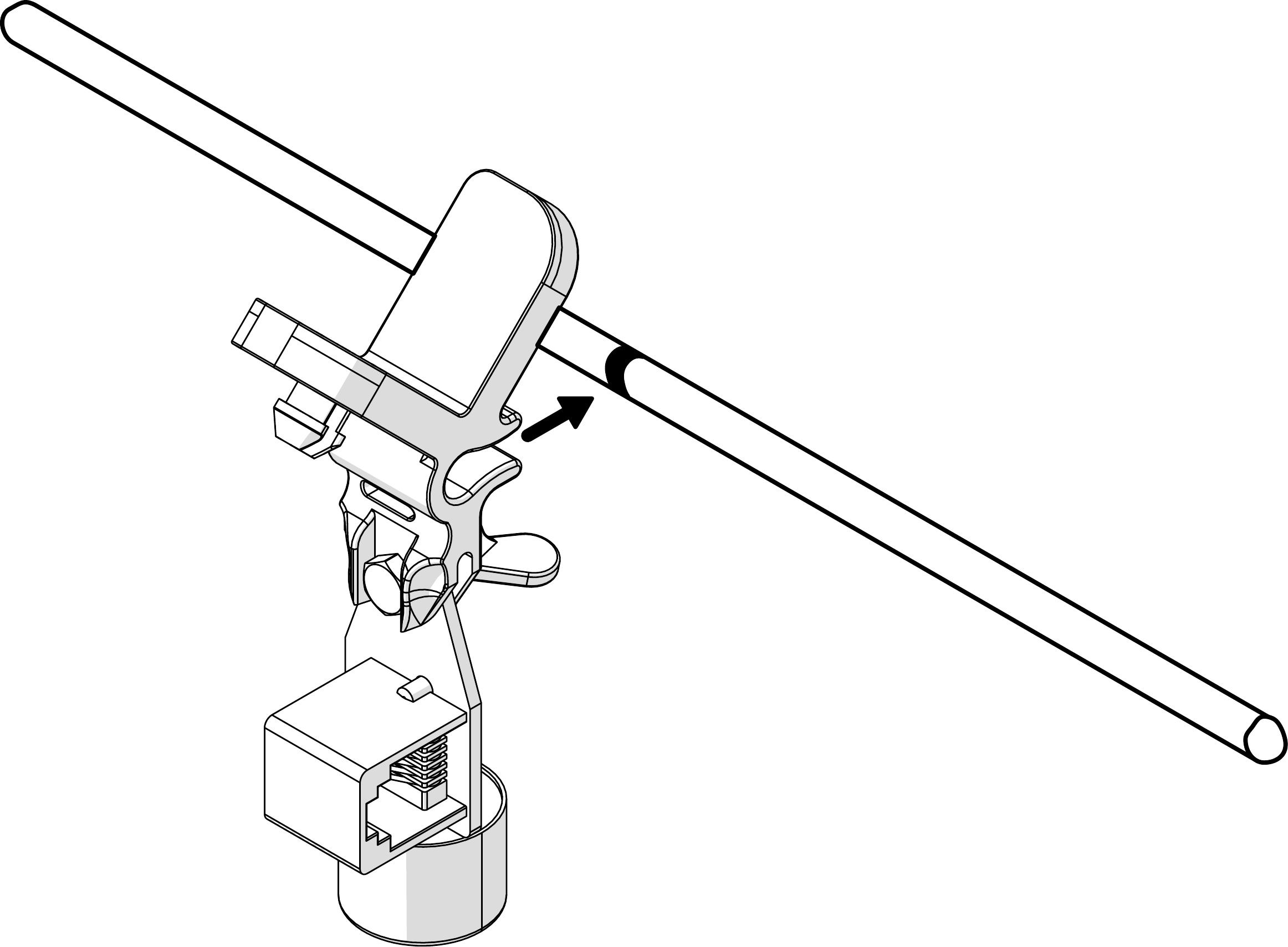

Заранее разметьте ваше полетное пространство и сделайте засечки в месте установки УЗ излучателей, после чего закрепите их.
- УЗ излучатели должны смотреть в центр полетного пространства (центр куба, не путать с центром пола).
- Рекомендуется соблюдать одинаковую высоту для всех излучателей.
Подключение УЗ излучателей к блоку управления

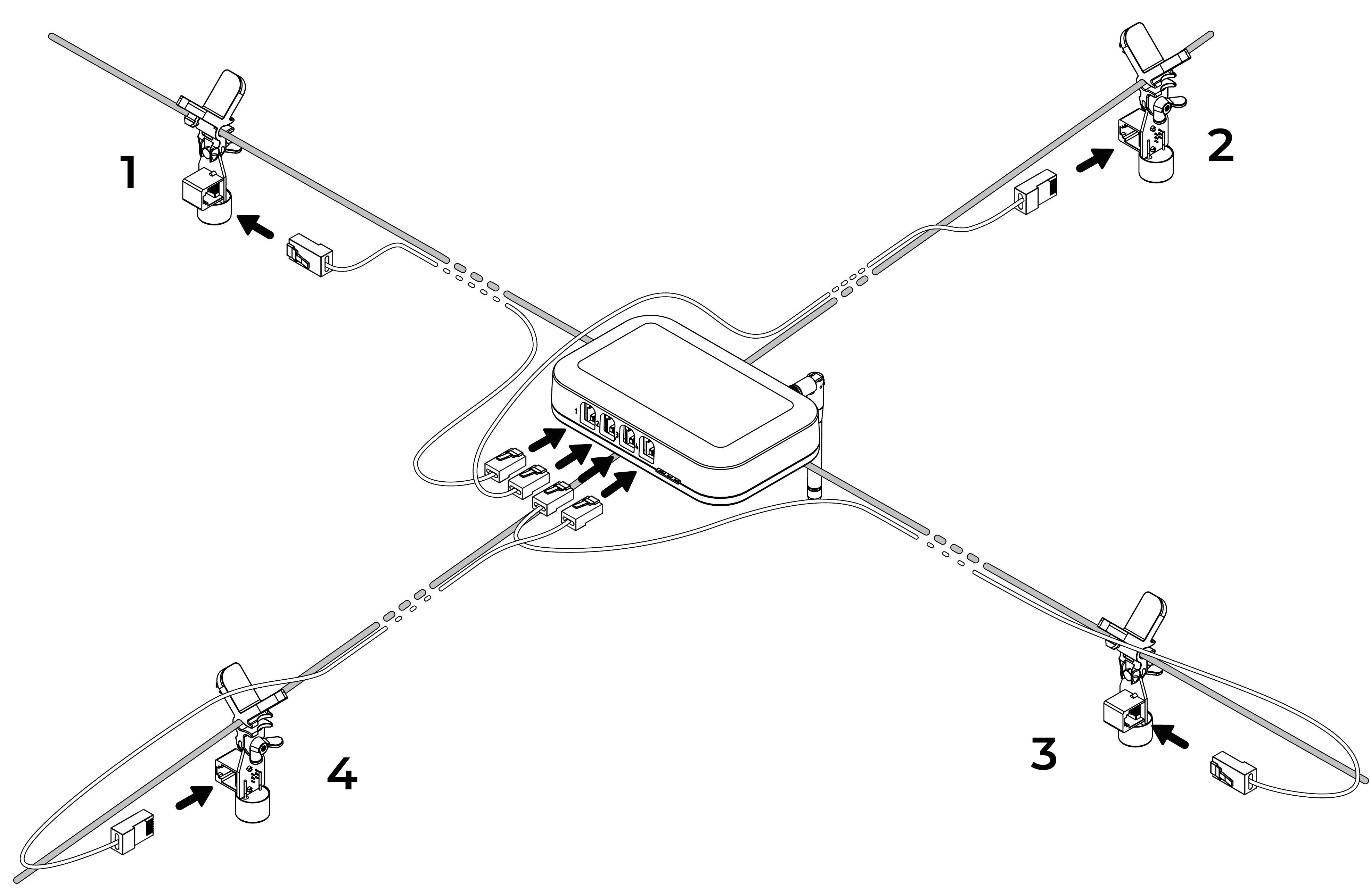

Подключение излучателей следует осуществлять поочередно, по часовой стрелке. Будьте внимательны, неправильная последовательность подключения приведет к некорректной оценке позиции.
