Настройка навигации

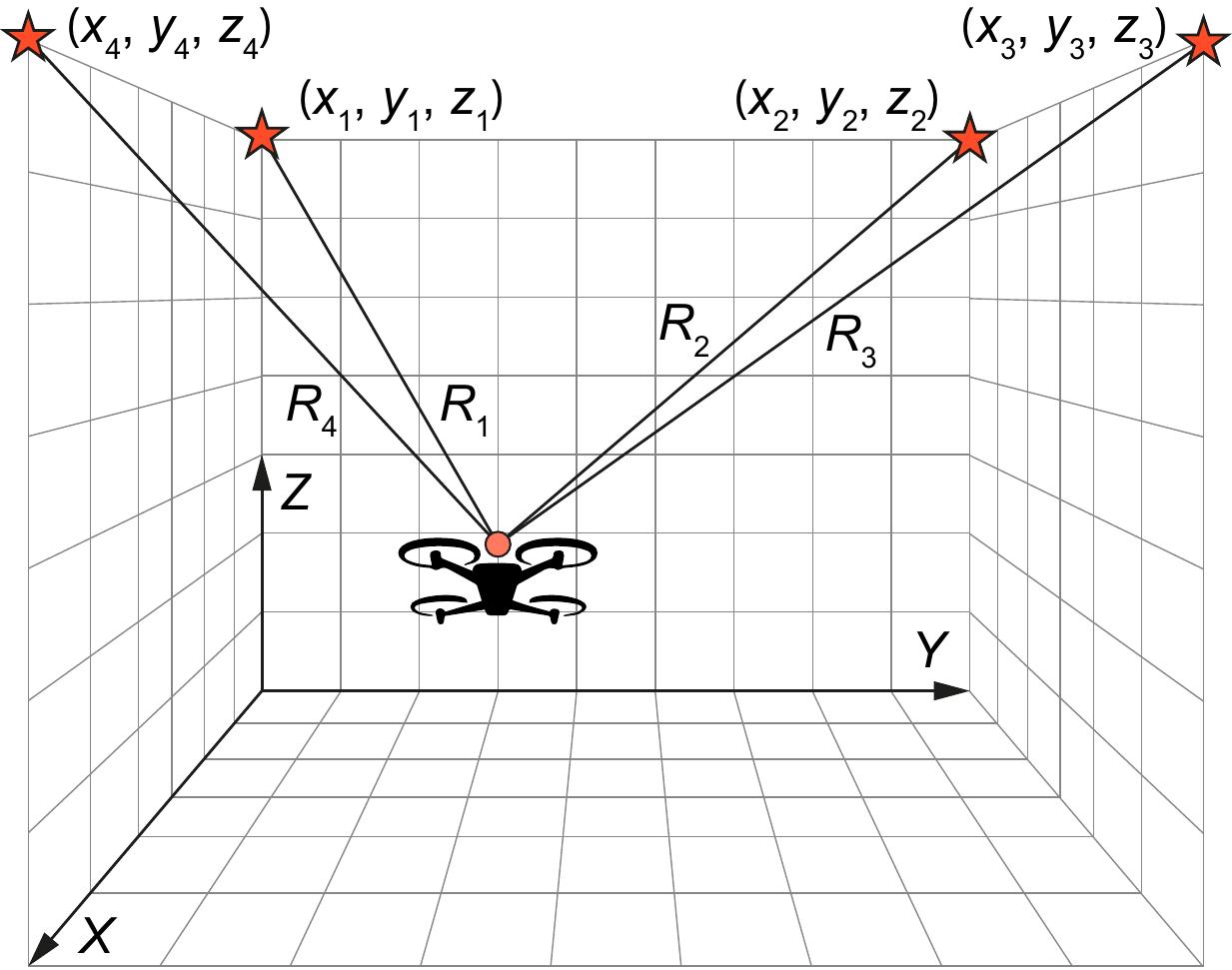

Настройка навигации представляет собой разметку полетного пространства, маякам системы навигации задаются координаты, в результате чего получается область с координатами X, Y, Z.
Последовательность настройки навигации
Включение блока управления
Подайте питание через комплектный блок питания.
Подключение к блоку управления
Воспользуйтесь ПК или смартфоном для подключения к Wi-Fi сети Locus, пароль не требуется.
- Точка доступа блока управления работает 300 секунд после включения, если вы не успели подключиться, переподключите питание.
Подключение к Web приложению
Откройте браузер и введите в адресную строку 192.168.4.1/locus, далее введите логин user и пароль userGeoscan.
Настройка координат

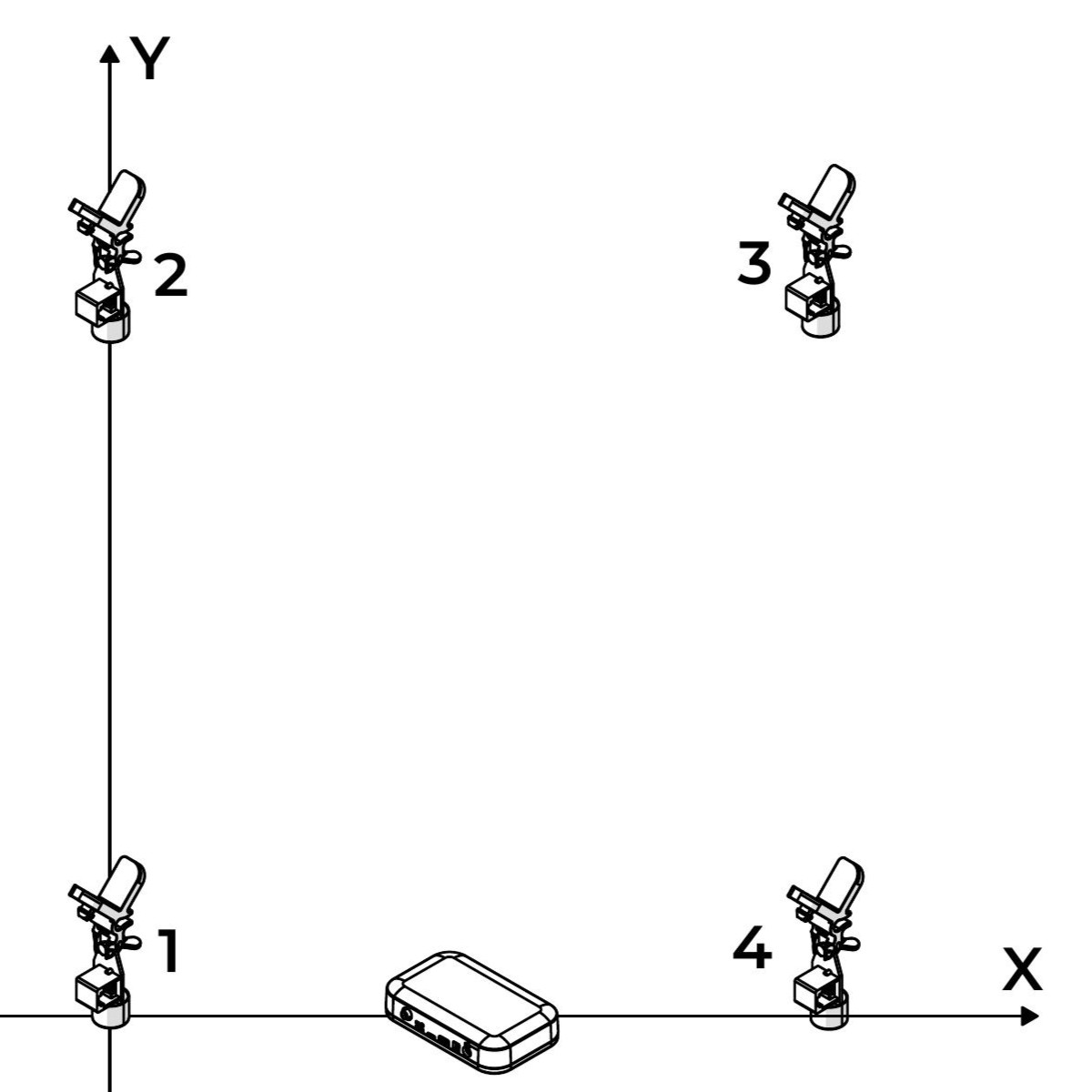

Для каждого из 4 маяков (УЗ излучателей), следует задать координаты X, Y, Z. Эта настройка индивидуальна, так как зависит от размеров вашего полетного пространства, для удобства, рекомендуем считать маяк №1 началом координат. После ввода координат не забудьте нажать кнопку Отправить координаты для их сохранения.
Разберем на примере, допустим ваше полетное пространство это куб размером 3x3 м (X, Y) и высотой 2.5 м (Z). В таком случае координаты маяков будут следующими:
| Маяк / Координата | X | Y | Z |
|---|---|---|---|
| №1 | 0 | 0 | 2.5 |
| №2 | 0 | 3.0 | 2.5 |
| №3 | 3.0 | 3.0 | 2.5 |
| №4 | 3.0 | 0 | 2.5 |
